Donnée des Boitiers en phase DOE sur les opérations de Montée en Débit pour le déploiement de la fibre optique

Donnée des boitiers en phase Dossier d’Ouvrage Exécuté (DOE) sur les opérations de Montée En Débit (MED) pour le déploiement de la fibre optique.

Remontée des Boitiers en phase Dossier d’Ouvrage Exécuté sur les opérations de xxxx dans le cadre des opérations de Déploiement de la fibre optique.bpd med

La couche des boitiers est la constitution d’une couche de ponctuel base sur le modèle conceptuel des données gr@ce thd : http://gracethd-community.github.io/GraceTHD-MCD/– La couche des boitiers est uniquement la table t_ebp.

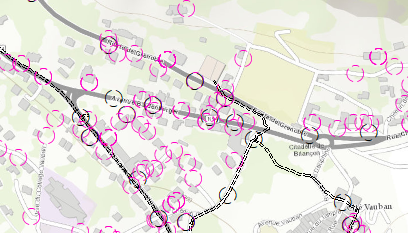

La couche permet d’identifier cartographiquement la position des boitiers de raccordement fibre (réseau et/ou client)

Cette couche est la résultante de jointures et relations sur les couches : t_ptech & t_ebp & t_noeud


Détails du géotraitement :
Jointure des tables t_ebp et t_ptech sur le même code bp_pt_code, et pt_code unique.
Le résultat donne une Table intermédiaire que l’on remontée sur la table t_ebp jointe à la partie de t_petech de la première jointure.
La jointure de ces 2 tables nous donne la position des boites dans la chambre et/ou poteau.

Construction de la donnée géographique depuis la couche t_noeud.

Création des champs X ,Y de géolocalisation des t_noeud, export de la table uniquement.
Jointure de la table des noeudxy sur le champ nd_code (enregistrement unique), avec pt_nd_code de la construction précédente.
Cela permet de geolocaliser les chambres et/ou poteaux sur le réseau –


Schéma
Pour la description étendue de la signification des champs, nous vous recommandons de consulter la standard COVADIS ANT v2.0.1. Explication des champs mcd gr@cethd Ant V2 page 139 pour t_ebp, 14 pour t_ptech, et 132 pour t_noeud.


Détail de la table attributaire :

OBJECTID_1  identifiant unique
OBJECTID    identifiant unique de la table BP
BP_CODE Code du boîtier de protection d'épissures
BP_ETIQUET  Etiquette sur le terrain
BP_CODEEXT  Code chez un tiers ou dans une autre base de données
BP_NOMTECH  Code du point technique de l'infrastructure d'accueil (non renseigné si l'élément de branchement passif est situé au niveau d'un local technique de l'infrastructure d'accueil)
BP_PT_CODE  Code du local technique de l'infrastructure d'accueil (non renseigné si l'élément de branchement passif est situé au niveau d'un point technique de l'infrastructure d'accueil)
BP_LT_CODE  Identifiant unique du site utilisateur final (SUF) dans lequel est installée la prise terminale optique (PTO). Ne s'applique qu'aux PTO
BP_SF_CODE  Identifiant de l'organisme propriétaire de l'élément
BP_PROP Identifiant de l'organisme gestionnaire de l'élément
BP_GEST Identifiant de l'organisme utilisateur de l'élément
BP_USER Type de propriété
BP_PROPTYP  Phase d'avancement
BP_STATUT   Etat de l'élément
BP_ETAT Date de mise en service
BP_OCCP Avancement du projet
BP_DATEMES  Capacité de soudure
BP_TYPEPHY  Type de l'élément
BP_TYPELOG  Référence de l'élément
BP_RF_CODE  Nombre d'entrées de câbles
BP_ENTREES  Référence du kit d'entrée de câble utilisé
BP_REF_KIT  Nombre de cassettes contenues dans le Boîtier de Protection d'Epissures
BP_CA_NB    Nombre de pas de l'organiseur du Boîtier de Protection d'Epissures
BP_NB_PAS   Occupation de l'élément
BP_LINECOD  Code d'une ligne (cas FTTH) selon la nomenclature du régulateur. Cas d'un PTO (OO-XXXX-XXXX)
BP_OC_CODE  Référence OC (Opérateur Commercial) de la prise terminale. Cas d'une PTO uniquement
BP_RACCO    Codification de l'échec du raccordement (ex: CLI005). Cas d'une PTO uniquement.
BP_COMMENT  Commentaires
BP_CREADAT  Date de création de l'objet dans le S.I.
BP_MAJDATE  Dernière date de mise à jour de l'objet dans le S.I.
BP_MAJSRC   Source utilisée pour la mise à jour
BP_ABDDATE  Date d'abandon (fin de validité) de l'objet dans le S.I.
BP_ABDSRC   Motif de l'abandon de l'objet
BP_COMPL    Boite complémentaire
BP_SATELL   Boite satellite
BP_TRANTYP  Boite mutualisée
BP_NBPRISE  Nombre de prises rattachées à la boite
BP_FONC Fonction de la boite
PT_CODE Code du point technique
PT_CODEEXT  Code chez un tiers ou dans une autre base de données
PT_NOMTECH
PT_ETIQUET  Etiquette sur le terrain
PT_ND_CODE  Code du noeud associé au site d'émission
PT_PROP Propriétaire du point technique
PT_GEST Gestionnaire du point technique
PT_USER Utilisateur du point technique
PT_PROPTYP  Type de propriété
PT_STATUT   Phase d'avancement
PT_ETAT Etat du point technique
PT_DATEINS  Date d'installation
PT_DATEMES  Date de mise en service
PT_TYPEPHY  Type de point technique
PT_TYPELOG  Usage du point technique
PT_NATURE   Nature du point technique
PT_SECU Le point technique est-il équipé d'un système de verrouillage, ou de tout autre système permettant d'en sécuriser l'accès ?
PT_OCCP Occupation
PT_LIGNES
PT_A_DAN    Effort disponible après pose (exprimé en daN – décanewtons)
PT_A_DTETU  Date de l'étude de charge
PT_A_STRUC  Simple, Moisé, Haubané, Couple, …
PT_A_HAUT   Hauteur en mètre entre le sol et la base de l'infrastructure (réseau en façade ou aérien)
PT_A_PASSA  0 pour passage de câbles uniquement
PT_A_STRAT  Appui stratégique. Notion Orange. Extensible à d'autres types de réseaux.
PT_ROTATIO  Angle du grand axe du point technique en degrés dans le sens rétrograde (sens des aiguilles d'une montre) à partir du Nord
PT_DETEC    Présence d'un boitier pour un fil de détection
PT_COMMENT  Commentaire
PT_CREADAT  Date de création de l'objet dans le S.I.
PT_MAJDATE  Dernière date de mise à jour de l'objet dans le S.I.
PT_MAJSRC   Source utilisée pour la mise à jour
PT_ABDDATE  Date d'abandon (fin de validité) de l'objet dans le S.I.
PT_ABDSRC   Motif de l'abandon de l'objet
PT_AVANC    Avancement du projet
PT_RATTRAP
_MATCHED_R  Résultat de jointure
ND_CODE Identifiant unique du noeud
ND_CODEEXT  Code chez un tiers ou dans une autre base de données
ND_NOM  Nom du nœud (reprendre celui dans la base de l'opérateur s'il existe)
ND_CODERAT  Code du noeud de rattachement (NRO, PM, …). Valable pour les réseaux hiérarchiques (principalement FTTH).
ND_R1_CODE  Code d'un référencement du réseau 1 (plaque, dsp, BM, etc.)
ND_R2_CODE  Code d'un référencement du réseau 2 (poche, tronçon, etc.)
ND_R3_CODE  Code d'un référencement du réseau 3 (secteur, etc.)
ND_R4_CODE  Code d'un référencement du réseau 4
ND_AD_CODE
ND_VOIE Adresse de la voie dans laquelle est implanté le nœud (notion utilisée pour la dénomination du nœud et non pour sa géolocalisation). Egalement utilisable lorsqu'un noeud ne peut être positionné à une adresse précise.
ND_TYPE Type du nœud (se déduit de la relation d'héritage)
ND_TYPE_EP  Liste des technologies présentes (1 à 5 occurrences)
ND_COMMENT  Commentaires
ND_DTCLASS  Classe de précision au sens du décret DT-DICT
ND_GEOLQLT  Précision du positionnement de l'objet, estimée en mètres. La précision doit être déduite du mode d'implantation et du support d'implantation, en tenant compte selon les cas du cumul des imprécisions : des levés ou du fond de plan (utiliser dans ce cas la classe de précision planimétrique au sens de l'arrêté du 16 septembre 2003), de l'outil de détection, des cotations, de l'éventuel report 'à main levée', etc.
ND_GEOLMOD  Mode d'implantation de l'objet
ND_GEOLSRC  Source de la géolocalisation pour préciser la source si nécessaire
ND_CREADAT  Date de création de l'objet dans le S.I.
ND_MAJDATE  Dernière date de mise à jour de l'objet dans le S.I.
ND_MAJSRC   Source utilisée pour la mise à jour
ND_ABDDATE  Date d'abandon (fin de validité) de l'objet dans le S.I.
ND_ABDSRC   Motif de l'abandon de l'objet
ND_PROXI
ND_PLANIF
X   coordonnée X en lambert 93
Y   coordonnée Y en lambert 93
_X  coordonnée X en lambert 93
_Y  coordonnée Y en lambert 93
_Z  coordonnée Z en lambert 93
_MATCHED00  Résultat de jointure
type
stade
codeopera   code opération interne à SUD THD
statut
